Чертежи ручного инструмента для формовки буртика на трубке

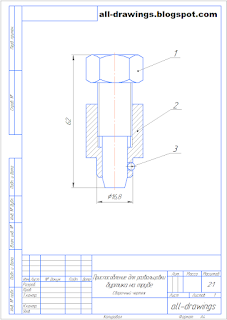

Ручной инструмент (приспособление) применяется для формовки буртика на наружной поверхности алюминиевой или медной трубки на расстоянии 5 мм от ее торца, с целью закрепления на ней шланга, при помощи хомута. Приспособление состоит из корпуса, винта и трех шариков. При вывернутом винте и утопленных в корпусе шариках, приспособление вставляется в трубку. При закручивании, винт своей конической частью выдавливает шарики из корпуса, которые давят на стенку трубки, распирая ее наружу. Чередование закручивания винта и поворотов инструмента внутри трубки позволяет получить буртик на ее наружной поверхности.
