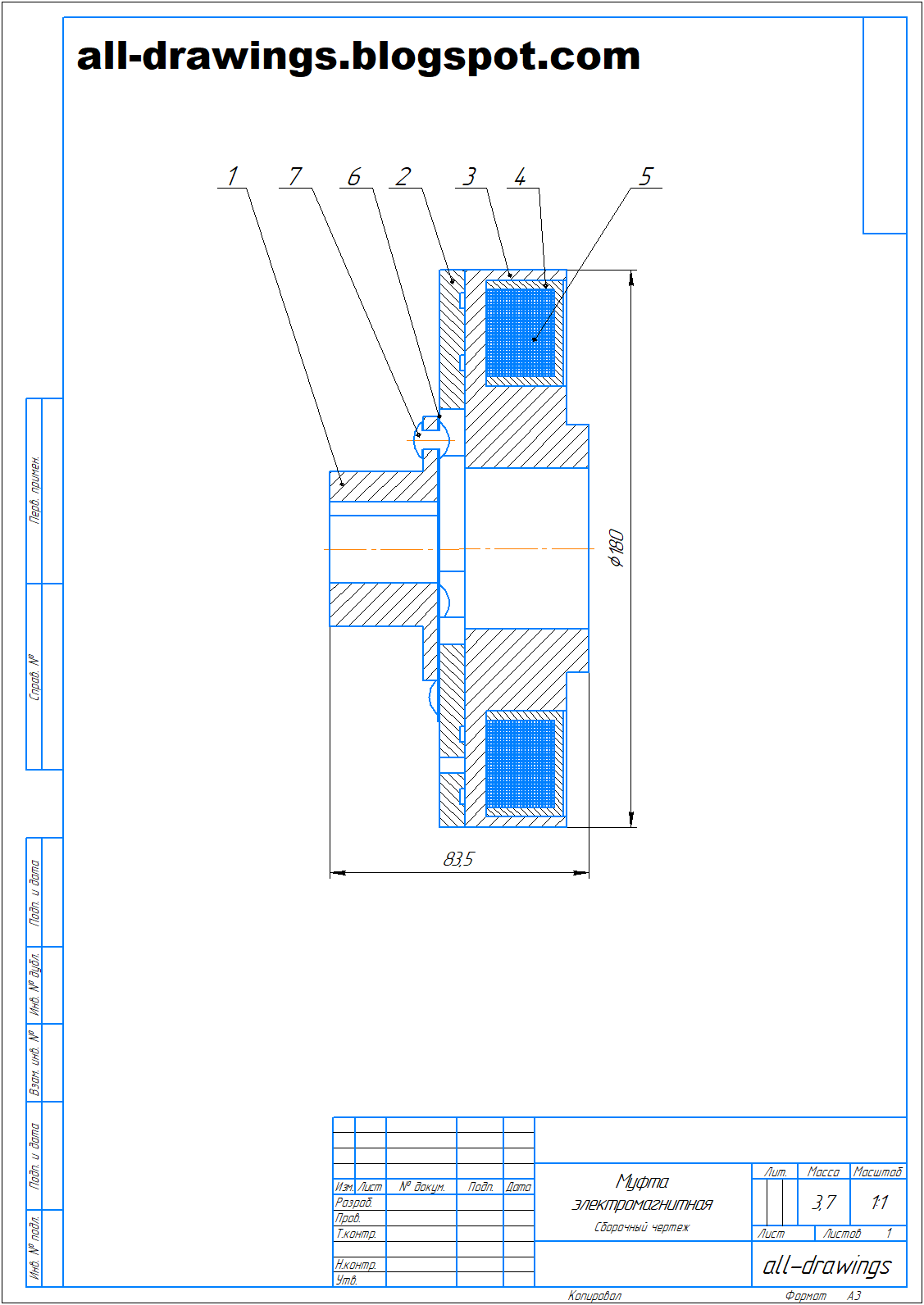

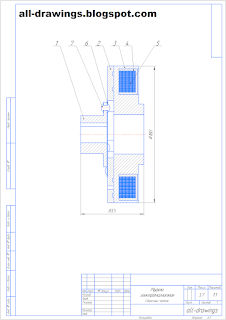

Чертежи электромагнитной муфты для устройства зажима инструмента

 ЭЛЕКТРОМАГНИТНАЯ МУФТА входит в состав электромеханического устройства зажима инструмента предназначенного для механизированного зажима инструмента в шпинделе станка и служит для передачи крутящего момента от ведущей части муфты к ведомой за счет трения. При подаче напряжения на катушку диск, под воздействием электромагнитных сил, притягивается к корпусу и через пружины, ступицу и шпонку передает крутящий момент на винт устройства. При отсутствии напряжения на катушке  диск, под воздействием пружин, закрепленных на ступице, отжимается от корпуса и передача крутящего момента не происходит.

Чертежи электромеханического устройства зажима инструмента

3D модель и чертежи электромагнитной муфты для устройства зажима инструмента
