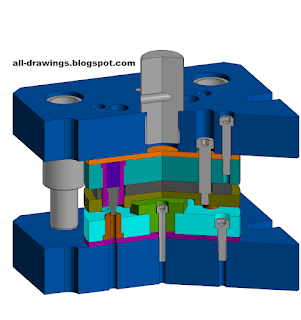

3D модель и чертежи штампа пробивки шести отверстий в кольце
Штамп применяется для одновременной пробивки шести отверстий в детали за один ход пресса. С целью экономии материала для изготовления пуансонов при их замене, т. к. они будут, при пробивке отверстий диаметром равным толщине материала, самым слабым элементом конструкции, пуансоны установлены в трубках, а усилие передается через вставки. Базирование детали осуществляется по внутреннему диаметру кольца посредством срезанного ловителя. Деталь снимается с пуансонов съемником, закрепленным в верхней части штампа на ступенчатых винтах и приводимого в действие резиновым буфером. Отходы от пробивки проваливаются через отверстия матрицы в отверстия нижней плиты штампа и стола пресса. Для крепления штампа к ползуну пресса предусмотрен хвостовик.
