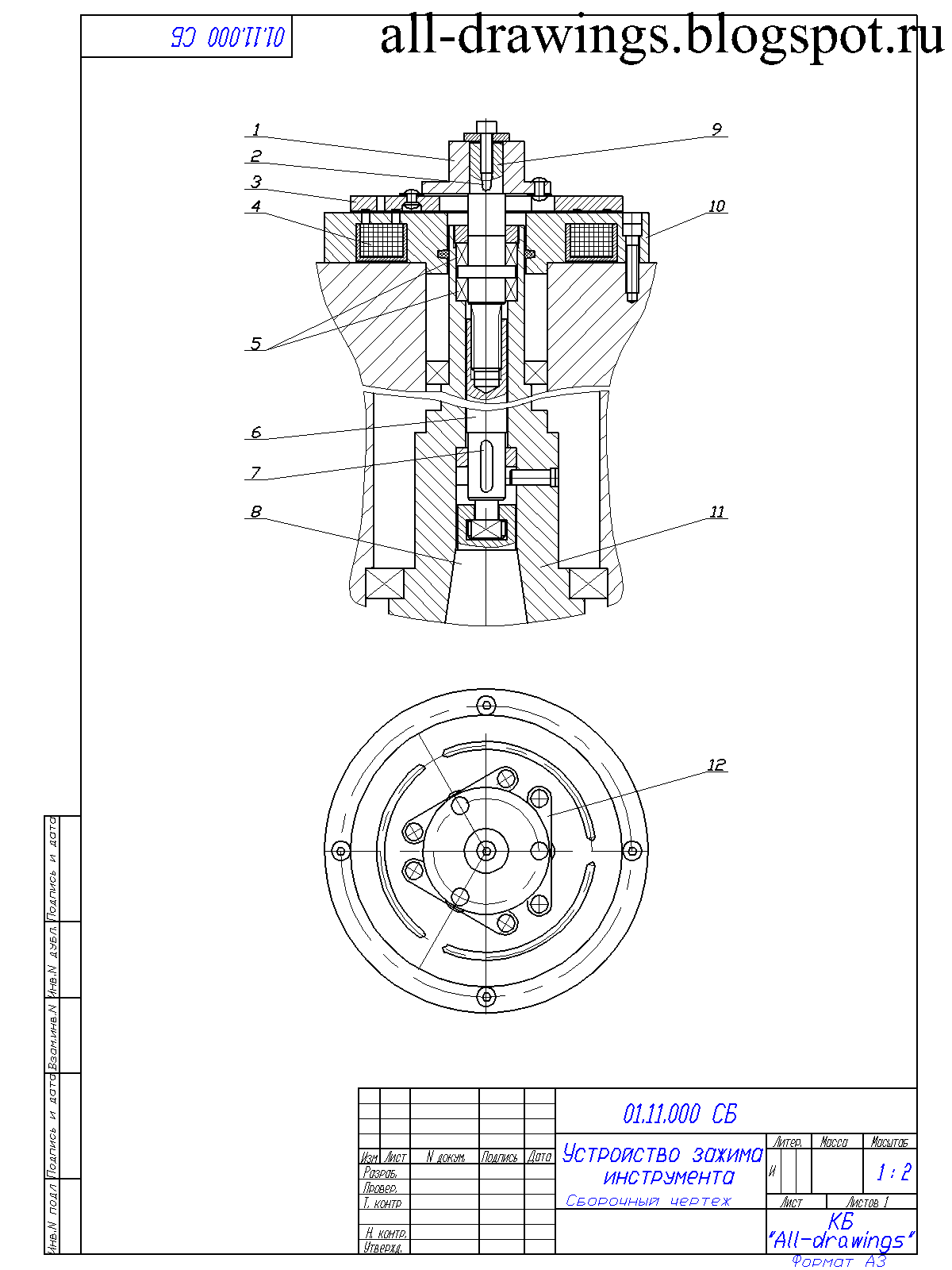

Чертежи устройства зажима инструмента

Устройство предназначено для механизированного зажима инструмента в шпинделе станка. Для установки инструмента шомпол 6 имеет на конце замок, который заводят в паз оправки 8, поворачивая её затем на 90°. При подаче напряжения на катушку 4 диск 3, под воздействием электромагнитных сил, притягивается к корпусу 10 и через пружины 12, ступицу 1 и шпонку 2 затормаживает винт 9, установленный в подшипниках 5. При включении вращения шпинделя 11, соответствующего направления, шомпол 6 навинчивается на винт 9 и затягивает в шпиндель 11 оправку 8 с инструментом. Шомпол 6 от вращения удерживает шпонка 7. При отсутствии напряжения на катушке 4 диск 3, под воздействием пружин 12, отжимается от корпуса 10 и свободно вращается вместе с винтом 9, шомполом 6 и шпинделем 11 с зажатой в нем оправкой 8 с инструментом. Для смены инструмента снова подается напряжение на катушку 4 и включается вращение шпинделя обратного направления. При этом шомпол 6 свинчивается с винта 9 и выталкивает из него оправку 8 с инструментом.
