Чертежи установки штамповочной
Установка штамповочная
(далее установка) относится к
обработке металлов давлением, а именно к технологическим операциям штамповки
деталей из ленты и в частности предназначена для штамповки в автоматическом
режиме деталей из тонкой алюминиевой ленты.

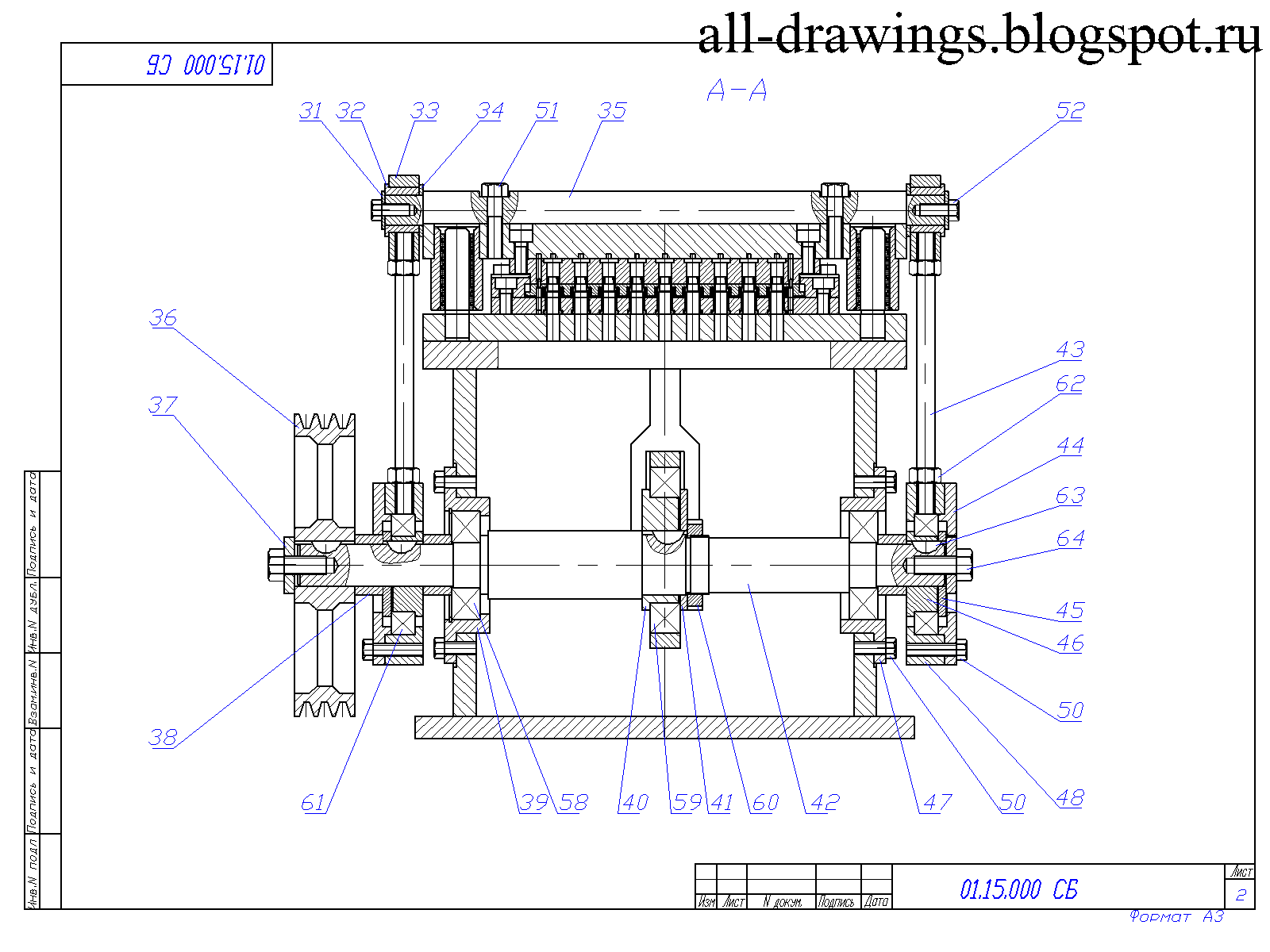

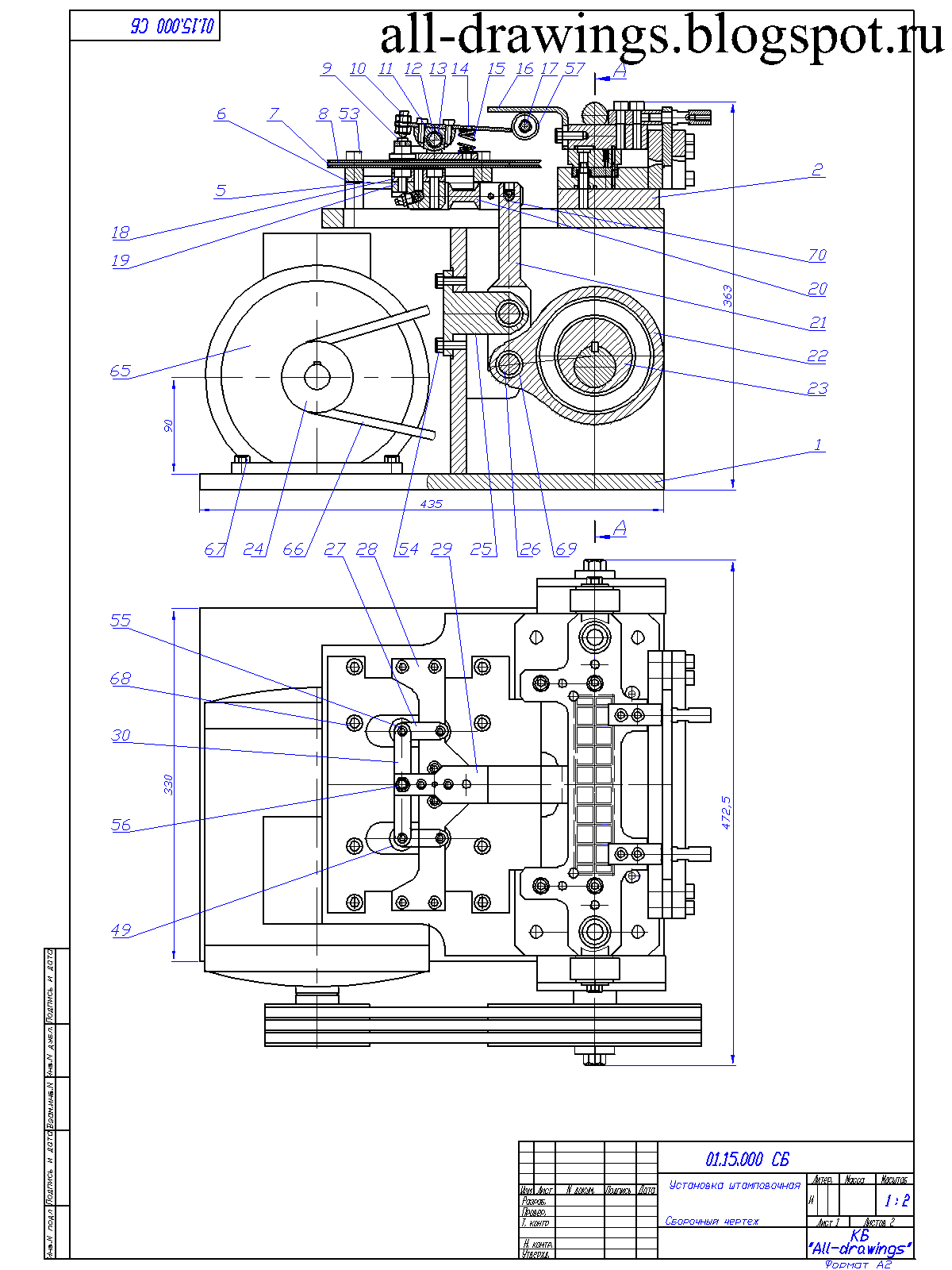

Конструкция установки показана на Рис. 1 и Рис. 2. Все узлы и детали установки смонтированы на
станине 1. Крутящий момент от электродвигателя 65 передается на вал 42
посредством клиноременной передачи, состоящей из шкивов 24 и 36 и ремней 66.
При вращении вала 42 эксцентриковые цапфы 23 и 46 придают корпусам 22 и 48
возвратно-поступательное движение, которое передается тягам 43 и рычагу21. В
свою очередь тяги 43 через перекладину 35 приводят в движение верхнюю плиту
штампа 2, а рычаг 21 через тягу 20 перемещает на направляющих 5 каретку 18 на
которой закреплена пластина 28 с прижимами 49, установленными на плоских
пружинах 27. Эксцентриковые цапфы 23 и 46 установлены таким образом, что при
движении верхней плиты штампа выше середины своего хода каретка 18 перемещается
вперед и соответственно при движении верхней плиты штампа ниже середины своего
хода каретка 18 перемещается назад. Лента зажимается прижимами 49 от
воздействия пружины 15 через рычаг 29 и пластину 30. Разжим ленты
осуществляется посредством рычага 16, закрепленного на верхней плите штампа 2,
который воздействует на подшипник 57 и сжимает пружину 15 и высвобождает
прижимы 49, которые поднимаются пружинами 27. Цикл работы установки
осуществляется за один оборот вала 42. За это время штамп совершает рабочий
ход, а механизм подачи выполняет ход подачи совмещенный с зажимом и разжимом
ленты.Техническими
результатами, применения установки штамповочной, являются:1. Высокая производительность операции штамповки –
установка совершает 300 ходов в минуту.
2. Высокие надежность, точность и стабильность работы, что
обеспечивается жесткостью всех связей в конструкции установки.
3. Низкая металлоемкость конструкции установки
4. Возможность изготовить установку собственными силами
на любом малом металлообрабатывающем предприятии, из за простоты конструкции.
