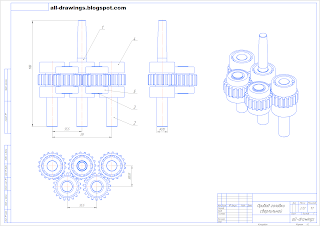

Чертежи привода головки сверлильной трехшпиндельной

 Привод входит в состав конструкции сверлильной трехшпиндельной головки, предназначенной для одновременного сверления трех отверстий. Трехшпиндельная сверлильная головка устанавливается на вертикально-сверлильный станок модели 2Н135 и передает вращение шпинделя станка на три сверла, расположенные в ряд. Крутящий момент от ведущей шестерни к ведомым передается через две паразитные шестерни. Головка крепится к пиноли станка хомутом, а конический хвостовик ведущей шестерни фиксируется в шпинделе станка.

Чертежи головки сверлильной трехшпиндельной

3D модель и чертежи привода головки сверлильной трехшпиндельной
